联系人：陈经理13982324928
《PVT-2、PVT-3包芯线企业标准》
PVT-2、PVT-3包芯线是通过喂线机喂入钢包内的一种产品，相应的上级标准为YB/053-2000《包芯线》。由于用户对该产品的要求有别于YB/T053。因此不能执行YB/T053。为满足我公司生产经营需要，特制定本企业标准。
本标准中规定的各项技术要求是根据用户对产品的使用要求并参照国内其他企业同类产品标******定的。
本标准和YB/T053相比，在如下方面存在差异：
——产品分类；
——产品的物理特性要求；
——产品盘重；
——产品表面质量要求；
——产品标志。
产生上述差异的原因在于用户对产品的要求有别于YB/T053。
本标准由四川攀研技术有限公司提出。
本标准由四川攀研技术有限公司归口。
本标准起草单位：四川攀研技术有限公司
本标准起草人：吴仕富、刘明、张国才。

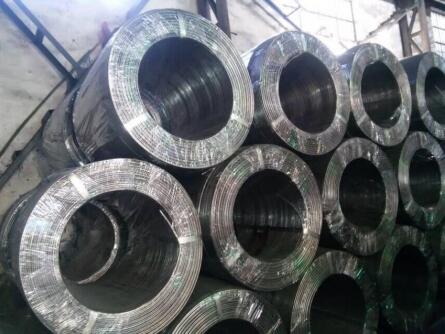

PVT-2、PVT-3包芯线
范围本标准规定了PVT-2、PVT-3包芯线的技术要求、试验方法、检验规则以及包装、标志、储存和质量证明书。
本标准适用于炼钢生产Q450NQR1高强耐大气腐蚀钢的PVT-2、PVT-3包芯线。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的***新版本。凡是不注日期的引用文件，其***新版本适用于本标准。
GB/T2007.7散装矿产品取样、抽样通则 粒度测定方法-手工筛分法。
GB/T4701.1钛铁化学分析方法 硫酸铁***容量法测定钛量。
GB/T6730.2铁矿石化学分析方法 重量法测定水份含量
Q/204360956.032 钒氮合金
3 技术要求
3.1 芯粉的化学成分应符合表1的规定。
表1
VT-2、PVT-3包芯线芯粉化学成分
| 牌号 | C，% | V，% | N，% | Ti，% | 粒度mm |
| PVT-2 | ≤6.0 | 44.0～49.0 | 8.0～12.0 | 9.0～14.0 | ≤5.0 |
| PVT-3 | ≤6.0 | 60.0～66.0 | 4.5～7.0 | 4.0～8.0 | ≤5.0 |
3.3 包芯线使用公称厚度为0.35mm～0.45mm的钢带包覆，包覆前应去除钢带表面的油污、铁锈。
3.4 包芯线每千米接头数不大于2个。
3.5 包芯线的物理特性应符合表2的规定。
表2
物理特性
| 牌号 | 直径，mm | 芯粉质量，g/m， | |
| 公称直径 | 允许偏差 | ||
| PVT-2 | 13.0 | ±0.8 | 310~350 |
| PVT-3 | 13.0 | ±0.8 | 340~380 |
3.6.1包芯线采用中心抽头形式，排列必须规则，易于抽取。
3.6.2包芯线应包覆牢固、缝正、不漏粉、不开缝、不折线、无虚包、无空包。包芯钢带表面光洁、无锈蚀。接头要牢固，使用中不得断裂。
4 试验方法
4.1 Ti的测定方法按GB/4701.1。
4.2 C、V、N的测定方法按Q/204360956.032。
4.3 水份的测定方法按GB/T214
4.4 粒度的测定方法按GB/T2007.7。
4.5 直径用游标卡尺测量，钢带的厚度用千分尺测量。
4.6 芯粉质量用天平测量。
4.7 表面质量采用目测。
4 检验规则
a) 包芯线应按批检验，每批批量应不大于20盘。
b) 每批产品中任取一盘，在任一部位取5m-10m作为试样，进行几何尺寸、单位长度芯粉质量、技术要求的检验。
c) 检验时，如有任一检验项目不合格，则受检验盘产品不合格。应从该批产品的另外任意两盘上各取一个试样进行不合格项目的复验。复验中如有一个试样不合格，则该批包芯线为不合格，此时允许对除芯粉化学成分外的技术要求逐盘进行检验，合格者允许进行交货。
5 包装、标志、储运及质量证明书
6.1 产品用塑料布包严。并且防潮、存放于通风干燥处。
6.2 每盘包芯线上应有标牌。其上注明：产品名称、批号、盘重、净重、生产日期、生产厂名。
6.3 每批交货的包芯线均应附有质量证明书。证明书内容包括：产品名称、供方名称、合同号、批号
盘重、净重、生产日期、生产厂名、厂址、交货日期和各项指标检验结果。
6.4 在上述储运条件下，保质期为6个月。
